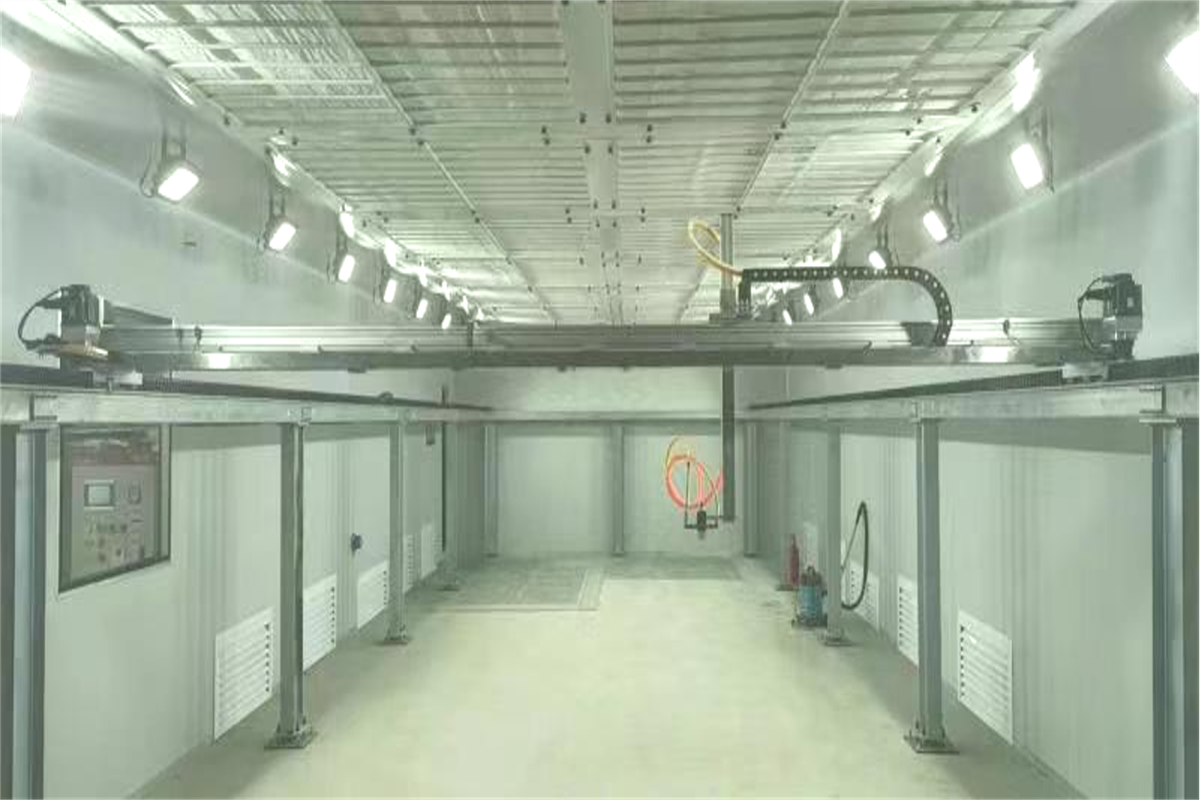

杰瑞斯智能非标大型喷涂往复机

【JERRYS ROBOT】

一、设计技术参数：

     1． 机器外形占地尺寸：L36000*D5700*H1700mm；【以最终设计尺寸为准】

     2． 左右行程：L36000mm，最快1500mm/S；

     3． 升降行程：原有300mm的空间上升高600mm，最快800mm/S；【总高度以最终设计为准】

     4． 喷涂方式：工件静止，往复机前后左右移动喷涂；

     5． 工艺流程：产品摆件-人工启动-往复机前后左右喷涂-喷涂完成-往复机回到安全位置；

     6． 电控：触摸屏输入配合可编程式PLC中央控制；

     7． 产品尺寸：MAX产品尺寸W4000*直径300mm如图水平摆放多件，手动3次反面依次喷涂；

     8． 产品摆放配套安装固定甲方负责，配合乙方喷涂机定位；

     9.控制方式：触摸屏输入数据，配合可编程PLC中央控制箱。

二、制作技术要求

     1. Z轴自动上下升降轴模组1套，导轮及链条传动，最大行程600mm/S,最快速度1000mm/S，往复精度±0.5mm使用寿命长，动力日本松下1000W中惯量伺服电机；

     2. X轴左右轴：采用轻量化直线远程模组1套，最大行程4200mm,最快速度800mm/S, 往复精度±0.5mm使用寿命长，动力采用日本松下1000W伺服电机；

     3. Y轴地面移动轨道轴，总长度36000mm，采用H型钢制作，V型导轮及反扣导向定位；齿条+1000W伺服电机+减速机设计，【地面水平度由甲方提供保证水平，地面平整度不含施工范围】

     4. 拖链采用柔性化，耐折弯，强度高的往复机专用拖链，进行线路的布线，主线及气路采用拉线进行吊线采用吊环随机移动；

     5. 控制电箱：安装与往复机立柱侧面，安装触摸屏，急停按钮，电源开关，控制启动，停止按钮；

     6. 喷枪管路：布线与拖链同步管路，涂料供漆系统放置往复机就近的位置，涂料桶容量:40L;

     7. 喷枪安装法兰治具：预留长度可调双枪设计，现场安装定位后切除多余的长度；

     8. 喷枪控制：采用电气比例阀电磁阀、空气调压组件等系统组合，智能数字化参数显示（智能版）

     9. 喷枪控制系统：控制箱内集成，实现自动控制，触摸屏显示智能参数设置；（智能版）

    10. 程序储存及调用：触摸屏显示程序配方及工艺参数配方50-100组相互切换调用；（智能版）

    12. 设备使用说明书：设备出厂前配置相应的基本操作手册，随机配套；

    13. 电气控制图：设备出厂前随机配套；

    14. 附设备设计图（下图参考以实际制作尺寸为准）

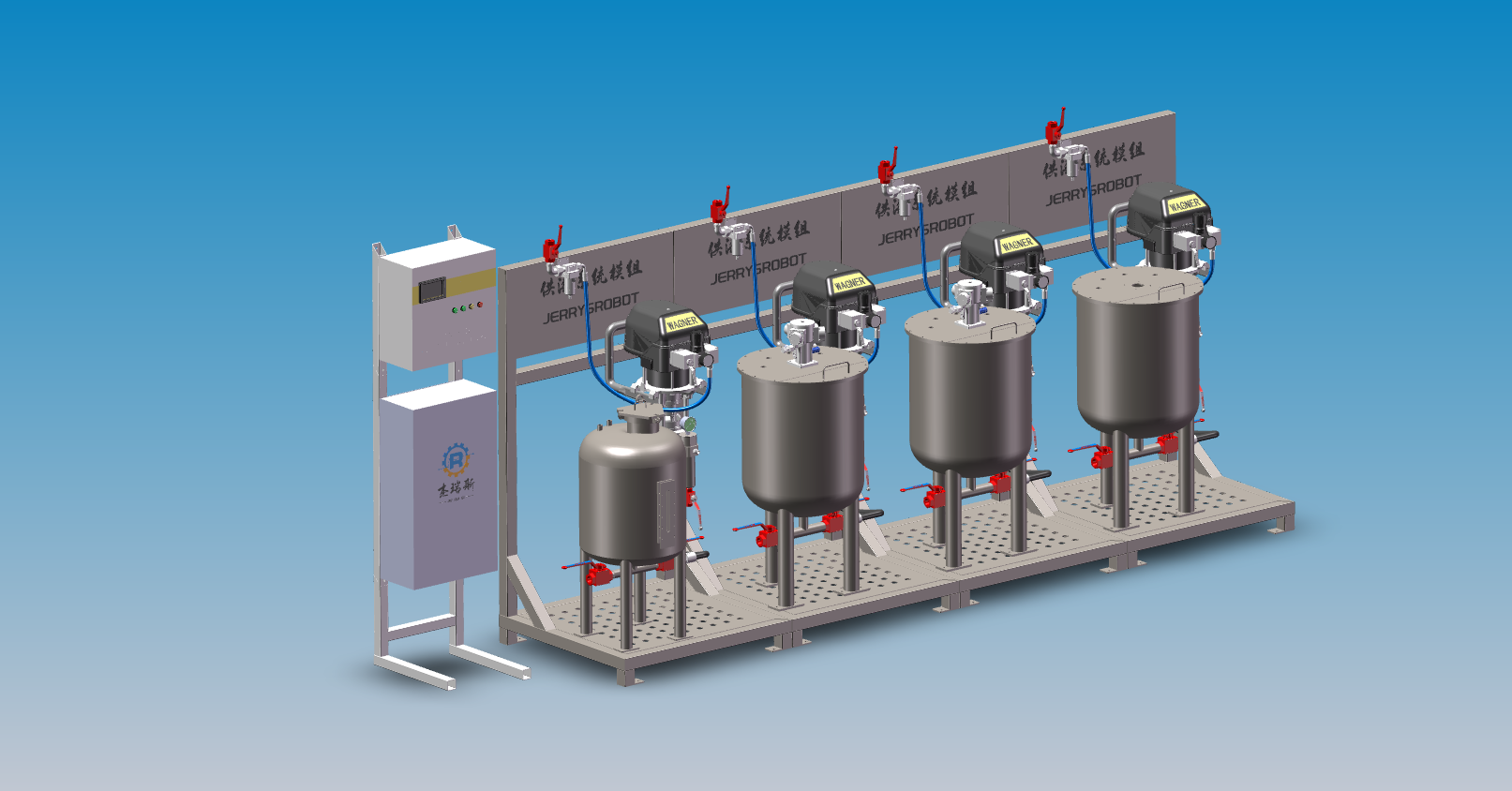

三、喷枪及涂料供料系统【可根据要求选配】

     1.自动高压喷枪2支：进口或国产品牌；，

     2.供油系统：配置1套40L压力桶或者隔膜泵及油管气管接头等；

     3.涂料管1式：特氟龙6*8mm

     4.空气管1式：亚德客6*8mm

     5.空气调压组件1式：压力表、调压器、接头等安装附件

     6.其它安装附件1式

     7.附安装示意图（下图所示）
